Hutschienenadapter

Hutschienenadapter
GA 35

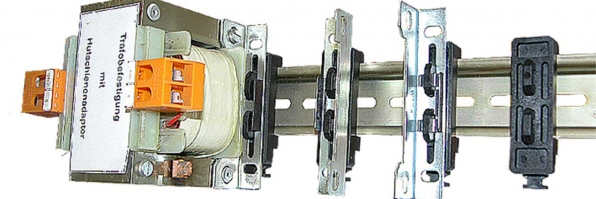

Grau - Hutschienenadapter GA 35

für die Schnellbefestigung von Kleintransformatoren auf genormte Hutschienen

Der Grau Hutschienenadapter GA 35 aus hochwertigem glasfaserverstärktem Polyamid, die verblüffend einfache und wirtschaftlich überzeugende Lösung für die schnelle und sichere Hutschienenmontage von Trafos. Mit wenigen Handgriffen wird der Trafo manuell ohne Werkzeug auf die Hutschienen aufgeklipst und ebenso schnell entfernt.

Die Trafos müssen über Winkel der Form W bzw. Wa nach DIN 41 307 verfügen. Je ein Adapter wird auf die Winkel aufgesteckt und durch eine Klemmfeder (Typ KF 1, KF 1,5 oder KF 2) aus gehärtetem Federbandstahl sicher und fest am Winkel befestigt.

So vormontiert kann der Trafo einfach auf Hutschienen mit den Abmessungen 35 x 7,5 mm oder 35 x 15 mm (gemäß DIN EN 50 022) aufgeklipst werden. Ein am Adapter integrierter, beweglicher und gefederter Schieber ermöglicht, dass der Adapter auf die Hutschiene aufgeklipst werden kann und sorgt durch Rückfederung für eine formschlüssige Verbindung von Adapter und Hutschiene.

Der Trafo wird so sicher und fest mit der Hutschiene verbunden. Die Adapter können jederzeit - auch nachträglich - aufgesteckt werden. Sie sind von der Pakethöhe der Trafos unabhängig, da Sie auf die beiden Fußwinkel montiert werden. Der Anwender hat somit die Möglichkeit, die Trafos konventionell auf die Hutschiene zu schrauben, oder mittels der einfacheren und wirtschaftlicheren Adapter-Schnellverbindung zu befestigen.

Einsatz- und Bedarfstabelle

Winkeltyp W4 W5 W11 W12 W13 W14 W15 W16 W17
Adapter GA 35 2 2 2 2 2 2 2 2 2
KF 1 2 2 - - - - - - -
KF 1,5 - - 2 2 2 2 - - -
KF 2 - - - - - - 2 2 2

2 = Anzahl benötigter Teile zur Montage eines Transformators bei angegebenem Fußwinkeltyp, Klemmfeder geeignet für Winkel mit Materialstärke: KF1 = 1 mm, KF1,5 = 1,5 mm, KF2 = 2 mm
